Tubulações e dutos estão presentes em diferentes etapas dos processos industriais. Por eles podem circular ar aquecido, gases, vapor e outros fluidos que precisam permanecer dentro de determinadas condições de temperatura.
Quando esses componentes trabalham expostos, parte da energia térmica pode ser transferida para o ambiente. Além de afetar a eficiência do processo, superfícies aquecidas também podem representar riscos para profissionais que circulam próximos à instalação.
Em linhas de vapor, por exemplo, o Departamento de Energia dos Estados Unidos aponta que o isolamento pode reduzir significativamente as perdas de energia e contribuir para a manutenção das condições do processo.

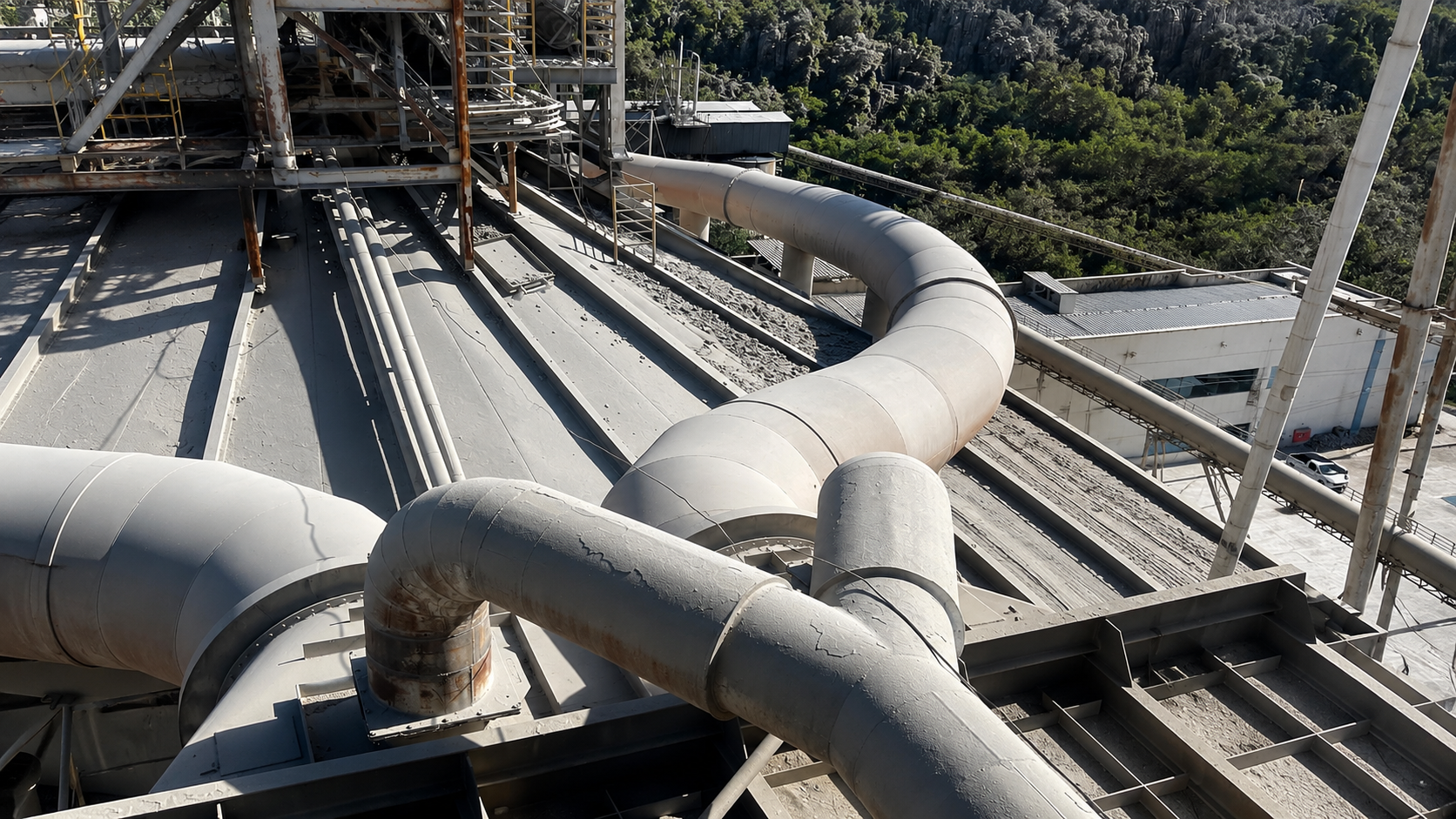

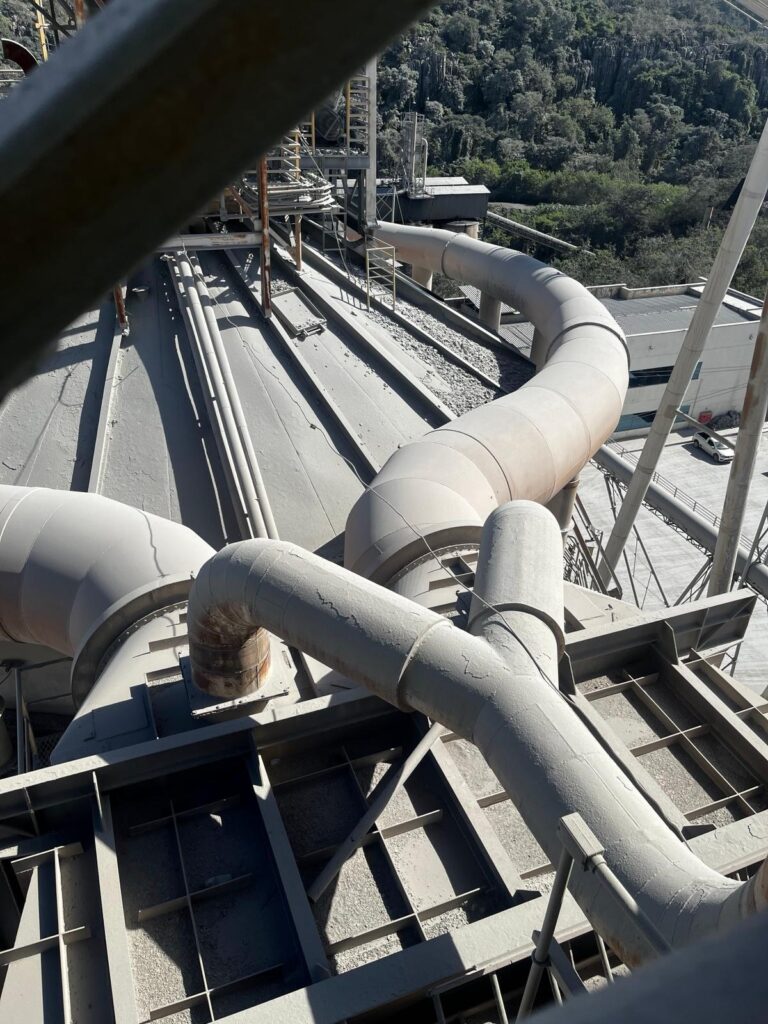

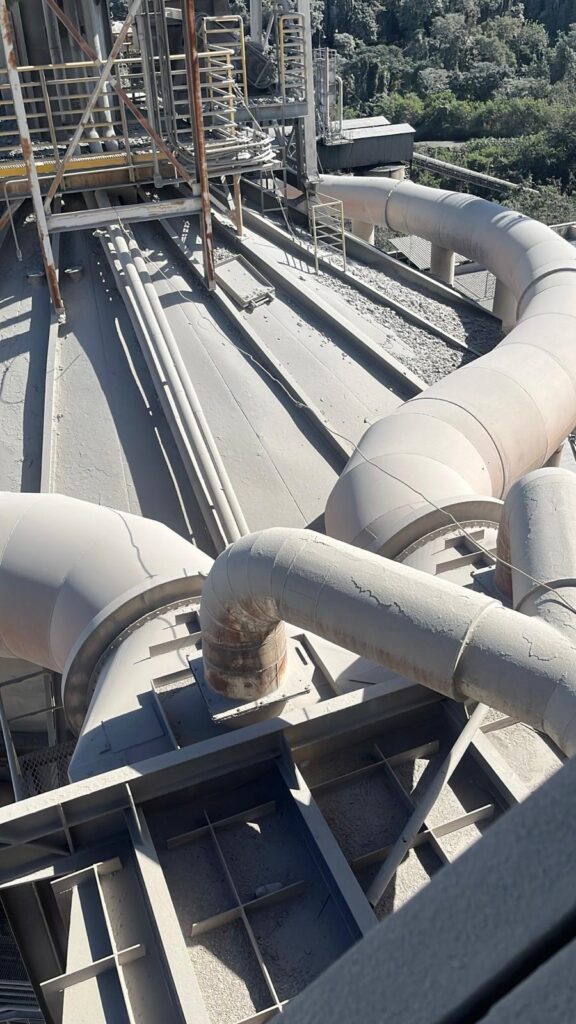

Em estruturas como as apresentadas na imagem, com tubulações de grande diâmetro, curvas, emendas e diferentes geometrias, podem ser utilizados materiais flexíveis, desenvolvidos para acompanhar o formato dos componentes.
Entre essas soluções estão mantas, tecidos técnicos e fitas para isolamento térmico. Apesar de pertencerem à mesma família de materiais flexíveis, cada produto cumpre uma função específica dentro da aplicação.
Por que utilizar materiais flexíveis em tubulações e dutos?
Tubulações industriais nem sempre são formadas apenas por longos trechos retos. Curvas, flanges, válvulas, derivações, mudanças de diâmetro e pontos de conexão tornam a geometria do sistema mais complexa.
Materiais flexíveis podem acompanhar esses formatos e ser utilizados em aplicações nas quais é necessário envolver, revestir ou confeccionar proteções sob medida.
Dependendo do projeto, esses materiais também podem facilitar a construção de capas e colchões isolantes removíveis para componentes que precisam ser acessados periodicamente durante inspeções ou manutenções. Sistemas removíveis são especialmente utilizados em válvulas, conexões e equipamentos de geometria irregular.

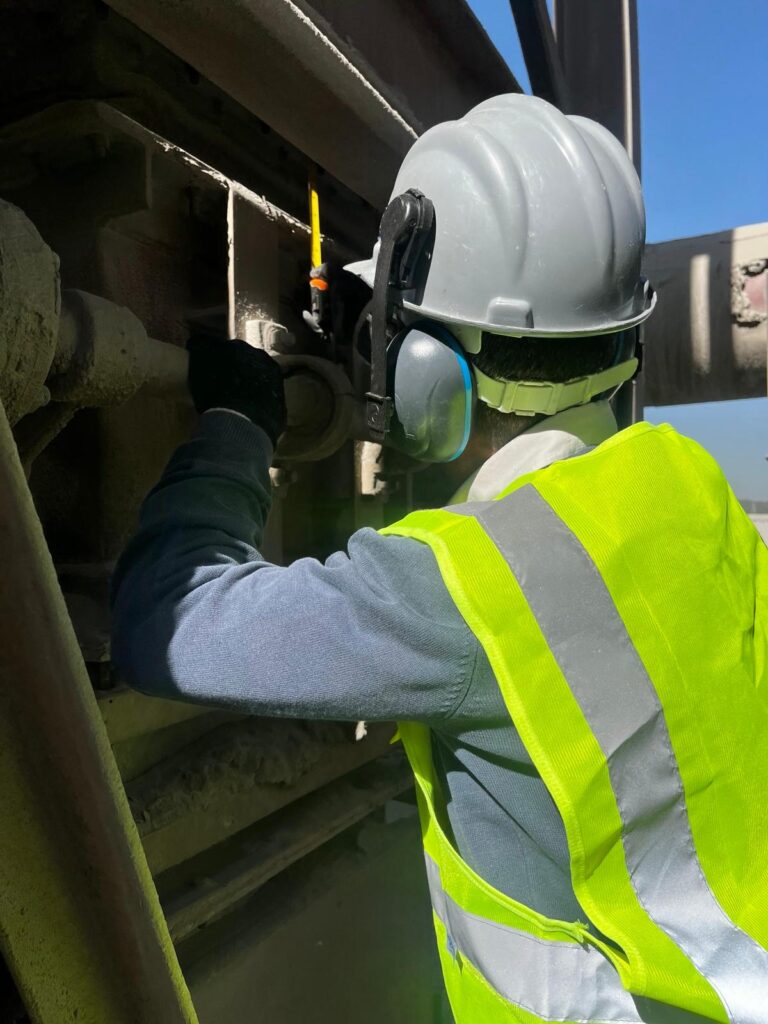

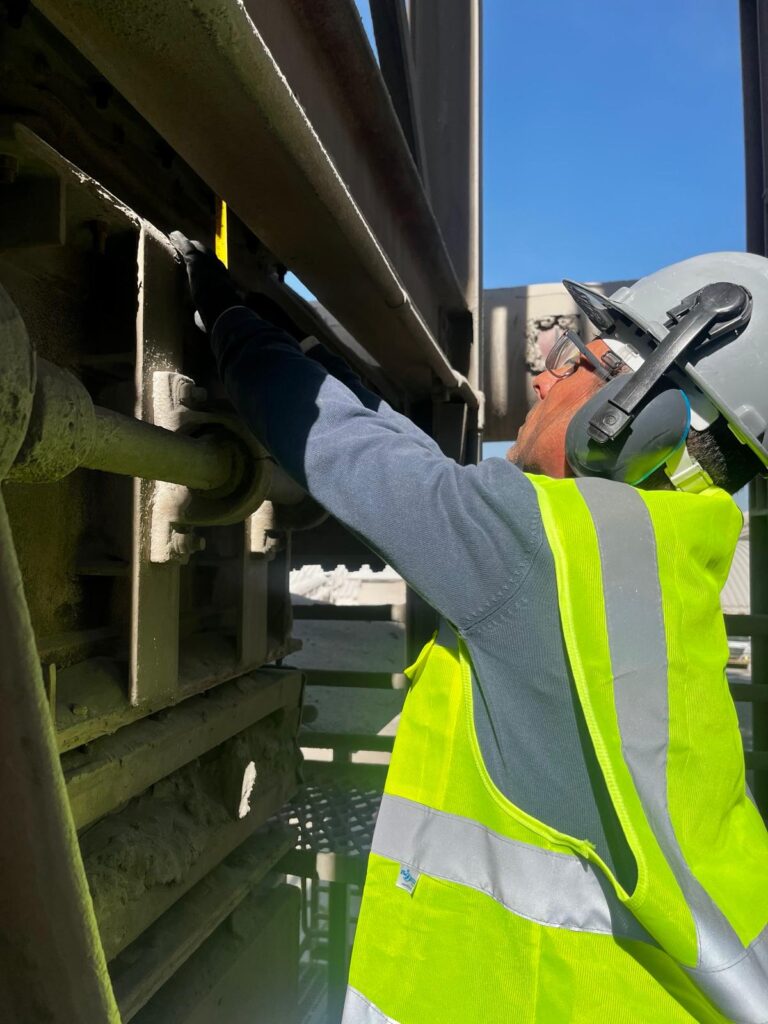

Confira operação em cliente real para implementação de produtos Abbavi
Manta de fibra cerâmica
A manta de fibra cerâmica pode atuar como uma camada de isolamento em aplicações sujeitas a temperaturas elevadas. Por ser leve e flexível, consegue acompanhar superfícies curvas e áreas de acesso mais restrito.
A Manta de Fibra Cerâmica AV 1250-M, da Abbavi, possui temperatura máxima informada de 1.260°C e é indicada para aplicações como fornos, isolamento térmico, proteção passiva contra incêndio e selagem de equipamentos.
Em tubulações, dutos e equipamentos, a manta pode ser dimensionada de acordo com fatores como:
- temperatura de trabalho;
- diâmetro da tubulação;
- espessura necessária;
- condições do ambiente;
- exposição a vibrações ou movimentações;
- necessidade de proteção externa.
A manta não deve ser entendida como substituta direta de uma placa rígida. Trata-se de outro tipo de material, empregado em construções e aplicações específicas.
Tecidos técnicos para isolamento e proteção térmica
Os tecidos técnicos podem ser utilizados na confecção de capas, cortinas, colchões isolantes, proteções de equipamentos e componentes de juntas de expansão.
A função exata depende da composição do tecido. Algumas versões são desenvolvidas para suportar altas temperaturas; outras oferecem maior resistência mecânica, proteção contra respingos de solda ou resistência a rasgos e abrasão.
Tecido de fibra cerâmica
O Tecido de Fibra Cerâmica AV 1250-T é fabricado com fios de fibra cerâmica e pode receber reforço metálico. Entre as aplicações apresentadas pela Abbavi estão o isolamento térmico de tubulações, a proteção térmica de equipamentos, a confecção de juntas de expansão e aplicações em plataformas e embarcações.
Por ser um material tecido, oferece resistência mecânica e pode ser empregado na construção de elementos flexíveis ou proteções confeccionadas conforme o formato da instalação.
Tecido de fibra de vidro e sílica
Tecidos de fibra de vidro e sílica são utilizados principalmente em proteções contra calor, faíscas e respingos de solda, além da confecção de cortinas e colchões isolantes.
O AV 550-T, por exemplo, é formado por sílica e fibra de vidro texturizada, possui tratamento antichama e pode ser utilizado em capas para resfriamento lento, cortinas isolantes, colchões e mantas para solda.
Nesse caso, a aplicação deve estar alinhada à finalidade específica do tecido. Um material desenvolvido para proteção contra solda não deve ser apresentado automaticamente como solução principal para qualquer tipo de tubulação.
Tecido de aramida
A aramida se destaca pela resistência mecânica ao corte, ao rasgo e à abrasão.
O Tecido de Aramida AV 350-T é indicado para juntas de expansão não metálicas, proteção térmica de equipamentos e isolamento de tubulações. Também pode receber acabamento siliconado para ampliar a proteção contra intempéries e radiação ultravioleta.
Essa característica pode ser relevante em áreas externas ou em operações nas quais o revestimento esteja sujeito a maior solicitação mecânica.
Fitas para isolamento térmico
As fitas térmicas são fornecidas em larguras menores e podem ser utilizadas para envolver tubulações, mangueiras, cabos, escapamentos, conexões e componentes de menor dimensão. Também podem cumprir funções de acabamento, reforço e revestimento localizado, de acordo com a construção do sistema.
A Abbavi possui diferentes opções:
A Fita de Fibra Cerâmica AV 1250-F é indicada para tubulações e equipamentos submetidos a altas temperaturas e possui temperatura máxima informada de 1.260°C.
A Fita de Fibra de Vidro AV 550-F é indicada para tubulações, escapamentos e dutos de ar quente, com temperatura máxima informada de 550°C.
Já a Fita de Aramida AV 350-F oferece elevada resistência ao corte, rasgo e abrasão, sendo utilizada em tubulações, motores, escapamentos e dutos industriais.
O que deve ser considerado na definição do material?
A escolha não deve ser feita somente pelo formato do produto ou pela maior temperatura apresentada na ficha técnica. É importante considerar conjuntamente:
Temperatura de operação
O material precisa ser compatível com a temperatura contínua e com eventuais picos do processo.
Formato do componente
Tubulações retas, curvas, válvulas, flanges e equipamentos irregulares podem exigir construções diferentes.
Condições ambientais
Instalações externas podem estar expostas à chuva, umidade, radiação solar, agentes químicos e abrasão.
Solicitação mecânica
Áreas sujeitas a vibração, atrito, movimentação ou rasgos podem exigir tecidos e acabamentos com maior resistência.
Necessidade de manutenção
Válvulas, conexões e instrumentos que precisam ser acessados com frequência podem receber capas ou colchões isolantes removíveis.
Forma de aplicação
Mantas, tecidos e fitas podem exercer funções diferentes ou complementares. A manta pode compor a camada isolante, enquanto tecidos e acabamentos podem participar da proteção, contenção ou construção externa do sistema.
Cada material possui uma função específica
Um projeto de isolamento térmico de tubulações industriais não deve partir de uma comparação genérica entre produtos. A especificação precisa considerar a temperatura, o ambiente, a geometria da instalação e a função que cada material cumprirá.
A Abbavi oferece mantas, tecidos e fitas técnicas para diferentes condições de isolamento e proteção térmica industrial. Conheça as opções disponíveis e encontre materiais compatíveis com as necessidades da sua operação.
